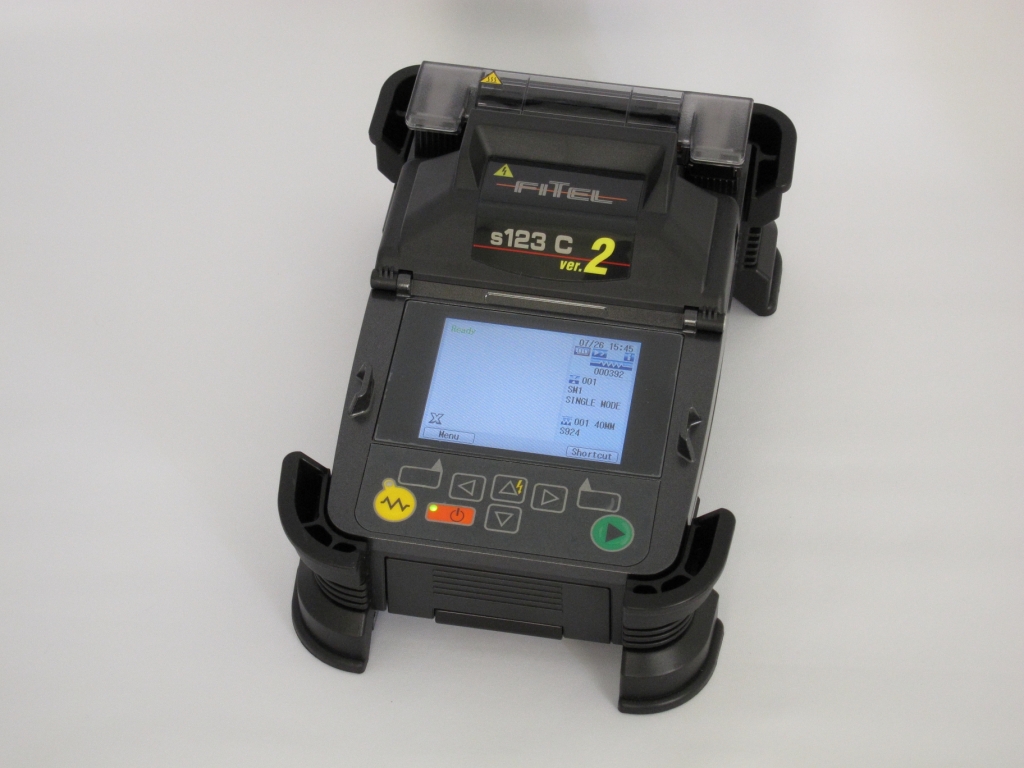

Fusionadora Modelo S123
Fusionadora para FTTH S123
Características del producto
- > Fusionadora de alto rendimiento para aplicaciones FTTx, LAN o mantenimiento de redes en general
- > Compatible con una amplia variedad de tipos de fibra
- > Protección IP52 y frente a caídas desde 75cm de altura
- > 13segs de tiempo de fusión y 25segs de calentamiento
- > 70 ciclos de fusion y calentamiento con una batería
- > Capacidad de almacenamiento: 2000 datos de fusión y 100 imágenes
- > Compatible con conectores SOC de Seikoh Giken y Diamond
- > Iluminación mejorada del área de trabajo
- > Sólo 1,6 Kg de peso (batería incluida)
- > Monitor color de 3,5″ y magnificación de 58x
- > Hasta 150 programas de fusionado y 18 de calentamiento
Especificaciones técnicas
| Tipos de Fibra | SM (ITU-T G.652), MM (ITU-T G.651), DSF (ITU-T G.653), NZD (ITU-T G655), BIF/UBIF (Bend Insensitive Fiber ITU-T G.657) |
| Diámetro del revestimiento | 125 µm |
| Diámetro d ela cubierta | 250 a 900 µm |
| Longitud de las fibras | 5 a 10 mm o 16 mm |
| Pérdidas de inserción en fusiones | SM: 0.05 dB, MM: 0.02 dB, DSF 0.08 dB, NZD 0.08 dB |
| Tiempo de fusionado | 13 segundos |
| Tiempo de calentamiento | 25 segundos *6 (S922: manguito de 40mm, S921:manguito de 60mm) (Modo de pre-horneado) |
| 31 segundos *6 (S922: manguito de 40mm, S921:manguito de 60mm) (Modo normal) | |
| Programas de fusionado | Max. 150 |
| Progrmas de calentamiento | Max. 18 |
| Arranque automático del horno | Disponible |
| Macarrón aplicable | 20/40/60 mm |
| Soportes de fibra | Soportes fijos o sistema de soportes extraíbles |
| Prueba de tensión | 1.96 N |
| Pérdidas de retorno | 60 dB o más |
| Magnificación | 58X |
| Memoria | Max. 1500 |
| Capacidad de captura de imágenes | Captura automática de las últimas 100 imágenes + Hasta 24 imágenes se almacenen permanentemente |
| Dimensiones | 127An× 199Prof × 81Al mm (sin protección antichoque) |
| 159An × 231Prof × 104Al mm (incluyendo protección antichoque) | |
| Peso | 1.4 kg (sin batería), 1.6 kg (con batería) |
| Monitor | LCD color de 3.5” |
| Salida de datos | USB ver. 2.0 mini |
| Autonomía | 70 ciclos de fusionado y horneado conn una batería S943B |
| Protección frente al viento | Máxima velocidad del viento de 15 m/s. |
| Temperatura de funcionamiento | -10 a 50˚C (sin humedad excesiva) |
| Temperatura de almacenamiento | -40 a 60˚C (sin humedad excesiva) |
| Humedad | 0 to 95% RH (sin condensación) |
| Alimentación | AC de 100 a 240 V (50/60 Hz); DC de 11 a 17 V |
