Sondas Activas
Sondas Activas
Características del producto

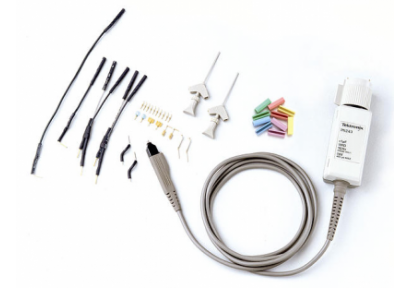

Para la realización de pruebas sobre elementos de circuitos de alta impedancia o alta frecuencia que requieren una carga mínima y que se verían seriamente afectados por soluciones basadas en sondas pasivas, la gama de sondas activas de Tekronix proporciona el ancho de banda adecuado y carga reducida para la captura de señales.
Especificaciones técnicas
| SONDAS ACTIVAS | ||||
| Modelo | Atenuación | Ancho de Banda | Impedancia de Entrada | Tensión Máxima |
| P6243 | 10X | 1 GHz | 1 MΩ / ≤1 pF | ±15 V (DC + pk AC) |
| P6205 | 10X | 750 MHz | 1 MΩ / ≤2 pF | ±40 V (DC + pk AC) |
| P6245 | 10X | 1.5 GHz | 1 MΩ / ≤1 pF | ±15 V (DC + pk AC) |
| TAP1500 | 10X | ≥1.5 GHz | 1 MΩ / ≤1 pF | ±15 V (DC + pk AC) |
| TAP2500 | 10X | ≥2.5 GHz | 40 kΩ / ≤0.8 pF | ±30 V (DC + pk AC) |
| P7225 | 10X | 2.5 GHz | 40 kΩ / ≤0.8 pF | ±30 V (DC + pk AC) |
| TAP3500 | 10X | ≥3.5 GHz | 40 kΩ / ≤0.8 pF | ±30 V (DC + pk AC) |
| P7240 | 5X | 4.0 GHz | 20 kΩ / <1 pF | ±30 V (DC + pk AC) |
