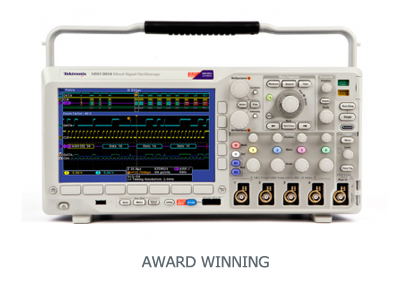

Osciloscopio Mixto MSO/DPO3000
Osciloscopio Mixto MSO/DPO3000
Características del producto
La gama 3000 cuenta con un ancho de banda de hasta 500MHz y frecuencia de muestreo de 2.5G muestra/seg. Dispone de hasta 20 canales, lo que le permite analizar diversas señales analógicas y digitales con un sólo equipo. Esto, combinado con el análisis automático de buses serie y paralelo, las medidas automáticas de potencia y la innovadora herramienta Wave Inspector®, permite acelerar y simplificar el análisis de diseños complejos. La pantalla de fósforo digital y la alta velocidad de captura de formas de onda permite descubir transitorios y eventos irregulares
- > Modelos de Ancho de Banda de 500, 300 y 100 MHz
- > Modelos de 2 y 4 canales analógicos
- > 16 Canales Digitales (Serie MSO)
- > Frecuencia de muestreo de 2,5 GS/s en todos los canales
- > Longitud de registro de 5 millones de puntos en todos los canales
- > Ratio de captura de formas de onda superior a 50,000 wfm/s
- > Amplia gama de Triggers
- > Puertos USB tanto en panel trasero como frontal
- > 29 medidas automatizadas y análisis FFT
- > Pantalla WVGA a color de 9″”
Especificaciones técnicas
| GAMA MSO/DPO 3000 | |||||
| Modelo | Ancho de Banda Analógico | Frecuencia de Muestreo | Capacidad del Registro | Canales Analógicos | Canales Digitales |
| DPO3012 | 100 MHz | 2.5 GS/s | 5 Mpoints | 2 | – |
| DPO3014 | 100 MHz | 2.5 GS/s | 5 Mpoints | 4 | – |
| MSO3012 | 100 MHz | 2.5 GS/s | 5 Mpoints | 2 | 16 |
| MSO3014 | 100 MHz | 2.5 GS/s | 5 Mpoints | 4 | 16 |
| DPO3032 | 300 MHz | 2.5 GS/s | 5 Mpoints | 2 | – |
| DPO3034 | 300 MHz | 2.5 GS/s | 5 Mpoints | 4 | – |
| MSO3032 | 300 MHz | 2.5 GS/s | 5 Mpoints | 2 | 16 |
| DPO3052 | 500 MHz | 2.5 GS/s | 5 Mpoints | 2 | – |
| MSO3034 | 300 MHz | 2.5 GS/s | 5 Mpoints | 4 | 16 |
| DPO3054 | 500 MHz | 2.5 GS/s | 5 Mpoints | 4 | – |
| MSO3054 | 500 MHz | 2.5 GS/s | 5 Mpoints | 4 | 16 |
