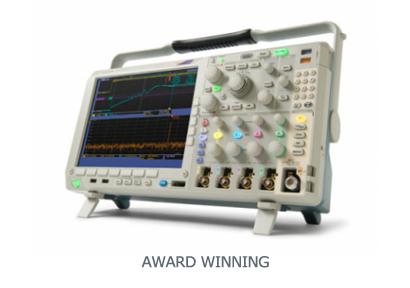

Osciloscopio Y Analizador de Espectro MDO4000
Osciloscopio Y Analizador de Espectro MDO4000
Características del producto
La gama MDO4000 es la primera serie de osciloscopios con analizador de espectro integrado disponibles en el mercado. Estos equipos permiten capturar señales analógicas, digitales y de RF correlacionadas en el tiempo. Se puede visualizar la señal simultáneamente tanto en el dominio del tiempo como en frecuencia. Permite estudiar el espectro de RF en cualquier momento y ver como cambia con el tiempo o como consecuencia de los cambios del dispositivo evaluado.
- > 4 canales analógicos: 1GHz, 500, 350 y 100 MHz
- > 16 Canales Digitales: la herramienta de adquisición de alta velocidad MagniVu™ proporciona con hasta 60.6ps de resolución
- > 1 canal de RF: modelos de 50 kHz a 3 GHz o de 50 kHz a 6 GHz con ancho de banda de captura superior a 1GHz
- > Amplia gama de Triggers
- > Dos puertos USB tanto en panel trasero como frontal
- > Pantalla XGA a color de 10,4″”
Especificaciones técnicas
| GAMA MDO4000 | |||||||
| Modelo | Ancho de Banda Analógico | Frecuencia de Muestreo | Capacidad del Registro | Canales Analógicos | Canales Digitales | Canales RF | Gama de Frecuencia RF |
| MDO4014-3 | 100 MHz | 2.5 GS/s | 20 Mpoints | 4 | 16 | 1 | 50 kHz – 3 GHz |
| MDO4034-3 | 350 MHz | 2.5 GS/s | 20 Mpoints | 4 | 16 | 1 | 50 kHz – 3 GHz |
| MDO4054-3 | 500 MHz | 2.5 GS/s | 20 Mpoints | 4 | 16 | 1 | 50 kHz – 3 GHz |
| MDO4014-3 | 100 MHz | 2.5 GS/s | 20 Mpoints | 4 | 16 | 1 | 50 kHz – 3 GHz |
| MDO4034-3 | 350 MHz | 2.5 GS/s | 20 Mpoints | 4 | 16 | 1 | 50 kHz – 3 GHz |
| MDO4054-6 | 500 MHz | 2.5 GS/s | 20 Mpoints | 4 | 16 | 1 | 50 kHz – 6 GHz |
| MDO4104-3 | 1 GHz | 5 GS/s | 20 Mpoints | 4 | 16 | 1 | 50 kHz – 3 GHz |
| MDO4104-6 | 1 GHz | 5 GS/s | 20 Mpoints | 4 | 16 | 1 | 50 kHz – 6 GHz |
