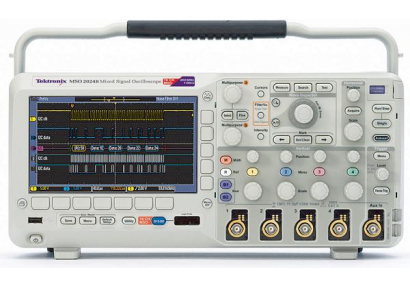

Osciloscopio Mixto MSO/DPO2000B
Osciloscopio Mixto MSO/DPO2000B
Características del producto
Esta gama de oscilosopios proporciona funciones de análisis avanzadas a precios asequibles. Cuentan con ancho de banda de hasta 200MHz y frecuencia de muestreo de hasta 1G muestra/seg. Dispone de hasta 20 canales, lo que le permite analizar diversas señales analógicas y digitales con un sólo equipo. Esto, combinado con el análisis automático de buses serie y paralelo, el filtro paso bajo FilterVu™ y la innovadora herramienta Wave Inspector®, permite acelerar y simplificar el análisis de diseños complejos.
- > Modelos de Ancho de Banda de 200, 100 y 70 MHz
- > Modelos de 2 y 4 canales analógicos
- > 16 Canales Digitales (Serie MSO)
- > Frecuencia de muestreo de 1 GS/s en todos los canales
- > Lon gitud de registri de 1 Millón de puntos en todos los canales
- > Ratio de captura de formas de onda máximo de 5,000 wfm/s
- > Amplia gama de Triggers
- > Puertos USB tanto en panel trasero como frontal
- > 29 medidas automatizadas y análisis FFT
- > Pantalla TFT-LCD a color de 7″”
Especificaciones técnicas
| GAMA MSO/DPO 2000B | |||||
| Modelo | Ancho de Banda Analógico | Frecuencia de Muestreo | Capacidad del Registro | Canales Analógicos | Canales Digitales |
| DPO2002B | 70 MHz | 1 GS/s | 1 Mpuntos | 2 | – |
| DPO2012B | 100 MHz | 1 GS/s | 1 Mpuntos | 2 | – |
| DPO2004B | 70 MHz | 1 GS/s | 1 Mpuntos | 4 | – |
| MSO2002B | 70 MHz | 1 GS/s | 1 Mpuntos | 2 | 16 |
| DPO2022B | 200 MHz | 1 GS/s | 1 Mpuntos | 2 | – |
| DPO2014B | 100 MHz | 1 GS/s | 1 Mpuntos | 4 | – |
| MSO2012B | 100 MHz | 1 GS/s | 1 Mpuntos | 2 | 16 |
| DPO2024B | 200 MHz | 1 GS/s | 1 Mpuntos | 4 | – |
| MSO2004B | 70 MHz | 1 GS/s | 1 Mpuntos | 4 | 16 |
| MSO2022B | 200 MHz | 1 GS/s | 1 Mpuntos | 2 | 16 |
| MSO2014B | 100 MHz | 1 GS/s | 1 Mpuntos | 4 | 16 |
| MSO2024B | 200 MHz | 1 GS/s | 1 Mpuntos | 4 | 16 |
