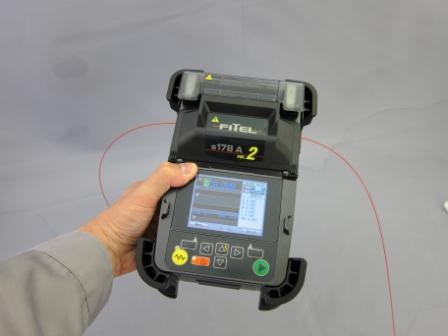

Modelo S178
Fusionadora de Altas Prestaciones S178
Características del producto
- > Fusionadora de alto rendimiento para aplicaciones FTTx, LAN o troncales
- > Alineamiento por núcleo que reduce al máximo las pérdidas y
el tiempo de fusionado - > Compatible con todo tipo de FO para planta externa, LAN y FTTx
- > Protección IP52 y frente a caídas desde 75cm de altura
- > 7 segs de tiempo de fusión y 25segs de calentamiento
- > 200 ciclos de fusión y calentamiento con las dos baterías
- > Capacidad de almacenamiento: 1500 datos de fusión y 100 imágenes
- > Compatible con conectores SOC de Seikoh Giken y Diamond
- > Iluminación mejorada del área de trabajo
- > Sólo 2,3 Kg de peso (con las 2 baterías incluidas)
- > Monitor color de 3,5″ y magnificación de 304x
- > Hasta 150 programas de fusionado y 18 de calentamiento
Especificaciones técnicas
| Tipos de Fibra | SM (ITU-T G.652), MM (ITU-T G.651), DSF (ITU-T G.653), NZD (ITU-T G655), BIF/UBIF (Bend Insensitive Fiber ITU-T G.657) |
| Diámetro del revestimiento | 80-150 µm |
| Diámetro de la cubierta | 100 a 1000 µm |
| Longitud de las fibras | 5 a 16 mm |
| Tipo de alineación | Alineación por Núcleo |
| Pérdidas de inserción en fusiones | SM: 0.02 dB, MM: 0.01 dB, DSF 0.04 dB, NZD 0.04 dB |
| Tiempo de fusionado | 7 segundos en modo semiautomático; 9 segundos en modo normal |
| Tiempo de calentamiento | 25 segundos *6 (S922: manguito de 40mm, S921:manguito de 60mm) (Modo de pre-horneado) |
| 31 segundos *6 (S922: manguito de 40mm, S921:manguito de 60mm) (Modo normal) | |
| Programas de fusionado | Max. 150 |
| Progrmas de calentamiento | Max. 18 |
| Selección Automática de Fusionado | SM: SM, DSF, NZD, BIF/UBIF; MM: MM |
| Arranque automático del horno | Disponible |
| Macarrón aplicable | 20/40/60 mm |
| Soportes de fibra | Soportes fijo o sistema de soportes extraíbles |
| Prueba de tensión | 1.96 N |
| Pérdidas de retorno | 60 dB o más |
| Magnificación | 304X, 608X |
| Función de Atenuación | Se pueden provocar atenuaciones desde 0,1dB hasta 10dB en pasos de 0,1dB insertando una atenuación fija |
| Memoria | Max. 1500 |
| Capacidad de captura de imágenes | Captura automática de las últimas 100 imágenes + Hasta 24 imágenes se almacenen permanentemente |
| Dimensiones | 127An × 199 Prof × 105 Al mm (sin protección antichoque) |
| 159 An × 231 Prof × 130 Al mm (incluyendo protección antichoque) | |
| Peso | 1.9 kg (sin batería), 2.3 kg (con batería) |
| Monitor | monitor LCD color de 3.5” |
| Salida de datos | USB ver. 2.0 mini |
| Idiomas del interfaz | 20 (inglés, español, japonés, chino,…) |
| Autonomía | 80 ciclos de fusionado y horneado con una batería; 200 ciclos con dos baterías |
| Protección frente al viento | Máxima velocidad del viento de 15 m/s. |
| Temperatura de funcionamiento | -10 a 50˚C (hasta 95% HR) |
| Temperatura de almacenamiento | -40 a 60˚C (hasta 95% HR) |
| Humedad | 0 to 95% HR (sin condensación) |
| Alimentación | AC de 100 a 240 V (50/60 Hz); DC de 11 a 17 V |
