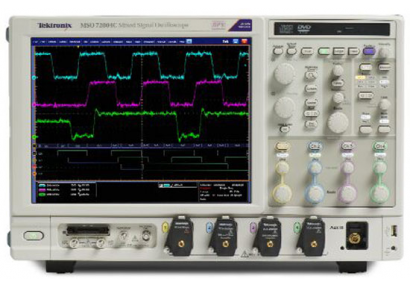

Osciloscopios de Altas Prestaciones. Gamas DPO/DSA/MSO70000
Osciloscopios de Altas Prestaciones. Gamas DPO/DSA/MSO70000
Características del producto
Esta gama proporciona funcionalidades excepcionales para la adquisición y análisis de señales. También presentan la velocidad de adquisición de formas de onda más rápidas del mercado. Esta gama de altas prestaciones de TEKTRONIX, representa las herramientas más potentes en lo que a osciloscopios en tiempo real se refiere, permitiendo al cliente conseguir las medidas más complejas con los requerimientos de precisión y la seguridad que solo TEKTRONIX puede ofrecer.
- > Hasta 33GHz y 100GS/s
- > Menos de 9ps de tiempo de subida
- > Ruido vertical inferior al 0,5%
- > 16 canales lógicos con resolución temporal de 80ps (solo modelos MSO)
- > Más de 30 paquetes de software de análisis personalizables
Especificaciones técnicas
GAMA MSO/DPO/DSA 70000 | |||||
Modelo | Ancho de Banda Analógico | Frecuencia de Muestreo | Capacidad del Registro | Canales Analógicos | Canales Digitales |
DPO70404C | 4 GHz | 25 GS/s – 5 TS/s | 10M point – 125M point | 4 | – |
DSA70404C | 4 GHz | 25 GS/s – 5 TS/s | 31.25M point – 125M point | 4 | – |
MSO70404C | 4 GHz | 25 GS/s – 5 TS/s | 10M point – 125M point | 4 | 16 |
DPO70604C | 6 GHz | 25 GS/s – 5 TS/s | 10M point – 125M point | 4 | – |
DSA70604C | 6 GHz | 25 GS/s – 5 TS/s | 31.25M point – 125M point | 4 | – |
MSO70604C | 6 GHz | 25 GS/s – 5 TS/s | 10M point – 125M point | 4 | 16 |
DPO70804C | 8 GHz | 25 GS/s – 5 TS/s | 10M point – 125M point | 4 | – |
DSA70804C | 8 GHz | 25 GS/s – 5 TS/s | 31.25M point – 125M point | 4 | – |
MSO70804C | 8 GHz | 25 GS/s – 5 TS/s | 10M point – 125M point | 4 | 16 |
DPO71254C | 12.5 GHz | 50 GS/s – 10 TS/s | 10M point – 250M point | 4 | – |
DSA71254C | 12.5 GHz | 50 GS/s – 10 TS/s | 31.25M point – 250M point | 4 | – |
DPO71604C | 16 GHz | 50 GS/s – 10 TS/s | 10M point – 250M point | 4 | – |
MSO71254C | 12.5 GHz | 50 GS/s – 10 TS/s | 10M point – 250M point | 4 | 16 |
DSA71604C | 16 GHz | 50 GS/s – 10 TS/s | 31.25M point – 250M point | 4 | – |
MSO71604C | 16 GHz | 50 GS/s – 10 TS/s | 10M point – 250M point | 4 | 16 |
DPO72004C | 20 GHz | 50 GS/s – 10 TS/s | 10M point – 250M point | 4 | – |
DSA72004C | 20 GHz | 50 GS/s – 10 TS/s | 31.25M point – 250M point | 4 | – |
MSO72004C | 20 GHz | 50 GS/s – 10 TS/s | 10M point – 250M point | 4 | 16 |
DPO72504D | 25 GHz | 50 GS/s – 10 TS/s | 10M point – 250M point | 4 | – |
DSA72504D | 25 GHz | 50 GS/s – 10 TS/s | 31.25M point – 250M point | 4 | – |
DPO73304D | 33 GHz | 50 GS/s – 10 TS/s | 10M point – 250M point | 4 | – |
DSA73304D | 33 GHz | 50 GS/s – 10 TS/s | 31.25M point – 250M point | 4 | – |
