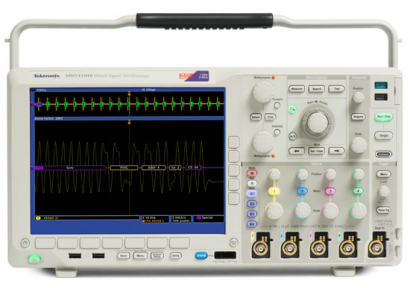

Osciloscopio Mixto MSO/DPO4000B
Osciloscopio Mixto MSO/DPO4000B
Características del producto
La gama 4000B cuenta con un ancho de banda de hasta 1GHz y frecuencia de muestreo de 5G muestras/seg. Dispone de hasta 20 canales, lo que le permite analizar diversas señales analógicas y digitales con un sólo equipo. Esto, combinado con el análisis automático de buses serie y paralelo, las medidas automáticas de potencia y la innovadora herramienta Wave Inspector®, permite acelerar y simplificar el análisis de diseños complejos. La pantalla de fósforo digital y la alta velocidad de captura de formas de onda permite descubir transitorios y eventos irregulares
- > Modelos de Ancho de Banda de 1GHz, 500, 300 y 100 MHz
- > Modelos de 2 y 4 canales analógicos
- > 16 Canales Digitales (Serie MSO)
- > Frecuencia de muestreo de 5 GS/s en todos los canales
- > Longitud de registro de 20 millones de puntos en todos los canales
- > Ratio de captura de formas de onda superior a 50,000 wfm/s
- > Amplia gama de Triggers
- > Dos puertos USB tanto en panel trasero como frontal
- > 41 medidas automatizadas y análisis FFT
- > Pantalla XGA a color de 10,4″”
Especificaciones técnicas
| GAMA MSO/DPO 4000B | |||||
| Modelo | Ancho de Banda Analógico | Frecuencia de Muestreo | Capacidad del Registro | Canales Analógicos | Canales Digitales |
| DPO4014B | 100 MHz | 2.5 GS/s | 20M point | 4 | – |
| MSO4014B | 100 MHz | 2.5 GS/s | 20M point | 4 | 16 |
| DPO4102B-L | 1 GHz | 5 GS/s | 5M point | 2 | – |
| DPO4034B | 350 MHz | 2.5 GS/s | 20M point | 4 | – |
| DPO4102B | 1 GHz | 5 GS/s | 20M point | 2 | – |
| MSO4102B-L | 1 GHz | 5 GS/s | 5M point | 2 | 16 |
| DPO4104B-L | 1 GHz | 5 GS/s | 5M point | 4 | – |
| MSO4034B | 350 MHz | 2.5 GS/s | 20M point | 4 | 16 |
| DPO4054B | 500 MHz | 2.5 GS/s | 20M point | 4 | – |
| MSO4102B | 1 GHz | 5 GS/s | 20M point | 2 | 16 |
| MSO4104B-L | 1 GHz | 5 GS/s | 5M point | 4 | 16 |
| DPO4104B | 1 GHz | 5 GS/s | 20M point | 4 | – |
| MSO4054B | 500 MHz | 2.5 GS/s | 20M point | 4 | 16 |
| MSO4104B | 1 GHz | 5 GS/s | 20M point | 4 | 16 |
