Modelo S153

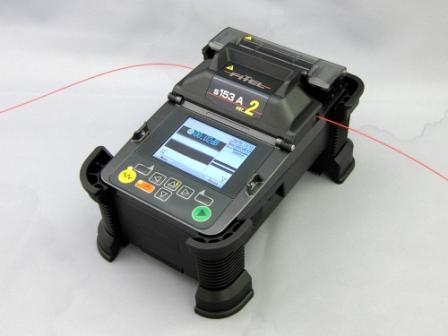

Fusionadora S153 de Alineamiento Activo
Características del producto
- > Fusionadora de alto rendimiento para aplicaciones FTTx, LAN o troncales
- > El método de alineamiento activo por revestimiento reduce
las pérdidas y el tiempo de fusionado - > Compatible con todo tipo de fibra de planta externa, LAN y FTTx
- > Protección IP52 y frente a caídas desde 75cm de altura
- > 9 segs de tiempo de fusión y 25segs de calentamiento
- > 200 ciclos de fusión y calentamiento con las dos baterías
- > Capacidad de almacenamiento: 1500 datos de fusión y 100 imágenes
- > Compatible con conectores SOC de Seikoh Giken y Diamond
- > Iluminación mejorada del área de trabajo
- > Sólo 2,1 Kg de peso (con las 2 baterías incluidas)
- > Monitor color de 3,5″ y magnificación de 76x
- > Hasta 150 programas de fusionado y 18 de calentamiento
Especificaciones técnicas
Tipos de Fibra | SM (ITU-T G.652), MM (ITU-T G.651), DSF (ITU-T G.653), NZD (ITU-T G655), BIF/UBIF (Bend Insensitive Fiber ITU-T G.657) |
Diámetro del revestimiento | 80-150 µm |
Diámetro de la cubierta | 100 a 1000 µm |
Longitud de las fibras | 5 a 16 mm |
Tipo de alineación | Alineación activa por revestimiento |
Pérdidas de inserción en fusiones | SM: 0.04 dB, MM: 0.02 dB, DSF 0.06 dB, NZD 0.06 dB |
Tiempo de fusionado | 9 segundos en modo semiautomático; 11 segundos en modo normal |
Tiempo de calentamiento | 25 segundos *6 (S922: manguito de 40mm, S921:manguito de 60mm) (Modo de pre-horneado) |
31 segundos *6 (S922: manguito de 40mm, S921:manguito de 60mm) (Modo normal) | |
Programas de fusionado | Max. 150 |
Progrmas de calentamiento | Max. 18 |
Arranque automático del horno | Disponible |
Macarrón aplicable | 20/40/60 mm |
Soportes de fibra | Soportes fijo o sistema de soportes extraíbles |
Prueba de tensión | 1.96 N |
Pérdidas de retorno | 60 dB o más |
Magnificación | 76X, 235X |
Memoria | Max. 1500 |
Capacidad de captura de imágenes | Captura automática de las últimas 100 imágenes + Hasta 24 imágenes se almacenen permanentemente |
Dimensiones | 127An × 199 Prof × 105 Al mm (sin protección antichoque) |
159 An × 231 Prof × 130 Al mm (incluyendo protección antichoque) | |
Peso | 1.7 kg (sin batería), 2.1 kg (con batería) |
Monitor | monitor LCD color de 3.5” |
Salida de datos | USB ver. 2.0 mini |
Idiomas del interfaz | 20 (inglés, español, japonés, chino,…) |
Autonomía | 80 ciclos de fusionado y horneado conn una batería; 200 ciclos con dos baterías |
Protección frente al viento | Máxima velocidad del viento de 15 m/s. |
Temperatura de funcionamiento | -10 a 50˚C (hasta 95% HR) |
Temperatura de almacenamiento | -40 a 60˚C (hasta 95% HR) |
Humedad | 0 to 95% HR (sin condensación) |
Alimentación | AC de 100 a 240 V (50/60 Hz); DC de 11 a 17 V |
