f-LINK System
Las ciudades están en continuo desarrollo y ello conlleva un aumento del consumo de energía en las mismas. Hoy en día, problemas como la contaminación lumínica y la contaminación medioambiental generada en los procesos de producción de energía, cobran gran importancia. Además, la energía eléctrica se ha convertido en un recurso muy demandado y escaso, por lo que es necesario realizar un consumo racional y eficiente de la misma. Para ello, se requieren sistemas inteligentes que permitan actuar sobre cada elemento de luz para adaptar su intensidad lumínica en función de las necesidades reales, de una forma fácil y centralizada.
El nuevo sistema propuesto por ESSA, permite un control individualizado de las luminarias, hecho que permite un gran número de posibilidades de obtención y gestión de información.

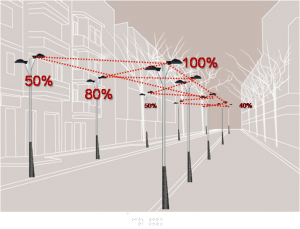

Gracias al control individualizado, f-LINK System permite la creación de escenarios de iluminación según las necesidades concretas, de forma dinámica y remota, ya que tanto la información como las acciones tienen a cada luminaria como origen y destino. De este modo se pueden sectorizar zonas o calles para optimizar el gasto energético.
De esta forma se puede gestionar la potencia de iluminación en función de la hora del día, la calle, el momento (fiestas, o necesidades dadas por seguridad) o realizar apagados o encendidos selectivos con el objetivo principal de una mejora en la eficiencia energética.
ESSA no sólo cumple con el objetivo primordial de ahorro energético, sino que permitirá crear una red de comunicaciones preparada para albergar nuevos servicios adicionales que interactuarán con la ciudad y sus ciudadanos. De este modo, aunque f-LINK System ya representa una innovación frente a los sistemas tradicionales de control del alumbrado público, también es capaz de implantar redes de sensores que permitan implementar soluciones interactivas en la ciudad.
Al disponer de un producto abierto podemos consultar a lo largo de la línea de farolas la siguiente información:
- Mapa sonométrico
- Nivel de contaminación atmosférica
- Nivel de radiación solar
- Temperatura y humedad
- Control de presencia
- Control recogida de basuras
- Control de riego en jardines
TECNOLOGÍA
El sistema se basa en una placa de comunicaciones autómata que proporciona una pasarela de comunicaciones entre el estándar 802.15.4 (2,4Ghz Banda ISM) y 10/100 Ethernet, Wi-Fi o GPRS.
Aunque la placa base es la misma, dependiendo la función que tenga dentro de la arquitectura de comunicaciones y las interfaces que se incorporen a la placa se diferenciará entre Spot o Nodo y Máster o Concentrador.
Los dispositivos se colocan en cada una de las farolas que componen el sistema de iluminación obteniendo así un sistema de telegestión punto a punto.
f-LINK Máster
Es un dispositivo que proporciona una pasarela de comunicaciones que permite conectar hasta 50 Spots y sensorizar una amplia extensión de forma remota y en tiempo real, reduciendo al mínimo los costes de comunicaciones.
El Máster incorpora su propia lógica que le permite mantener las comunicaciones entre spots y enviar los datos al software de telegestión. Este elemento es el encargado de centralizar toda la información que recoge de todos los Spot, pudiendo transmitirla a través de diferentes interfaces, entre ellas, GPRS.
f-LINK Nodo
Los esclavos permiten crear Redes Inalámbricas de Sensores (WSN) las cuales están formadas por decenas/centenares de pequeños dispositivos, que equipados con sensores son capaces de recoger todo tipo de datos – temperatura, humedad, movimiento, posición, etc.- y transmitirlos sin cables de forma eficiente, barata y en tiempo real. Cada nodo integra un dispositivo de comunicación radio (2.4Ghz o 868Mhz), un conjunto de sensores, una unidad de proceso (procesador) y una batería (p. ej. pilas comunes AA).
Una vez han sido desplegados, los nodos se comunican entre ellos de forma inalámbrica con el objetivo de enviar los datos recogidos a un nodo central (Máster), donde se pre-procesa la información y se envía al Servidor.
La distancia de separación entre nodos puede oscilar entre los 20 y 150 metros, pudiendo llegar hasta 1km en casos excepcionales mediante el aumento del consumo y antenas especiales.

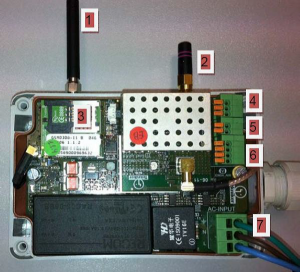

1. Antena GSM/GPRS
2. Antena RF
3. Porta SIM
4. Interfaz RS485 para
ModBus RTU
5. Salida libre de potencial
(Relé biestable)
6. Interfaz E/S analógicas
7. Alimentación AC
Tecnología Zigbee
La mayoría de Redes Inalámbricas de Sensores se basan en el estándar IEEE802.15.4 que permite establecer comunicaciones inalámbricas con un muy bajo consumo. Su objetivo son las aplicaciones que requieren comunicaciones seguras con baja tasa de envío de datos y maximización de la vida útil de sus baterías.
ZigBee es el nombre de la especificación de un conjunto de protocolos de alto nivel que posibilitan que Redes Inalámbricas con Sensores de distintos proveedores y/o mercados sean interoperables.
Una de sus principales ventajas es su capacidad de soporte de redes malladas (mesh networks).
Red mesh
Las redes Mesh, también denominadas redes de malla, son una nueva forma de redes inalámbricas multisalto donde, a diferencia de los tradicionales sistemas inalámbricos centralizados, los nodos pueden actuar simultáneamente como cliente o como punto de acceso (router) colaborando ente sí y dándose cobertura de acceso a la red los unos a los otros.
La tecnología de Redes Mesh permitirá integrar diferentes tecnologías de acceso inalámbrico (Wimax, Wi-Fi, bluetooth…) y convertir a todos los equipos integrantes de la red en nexos de unión para acceder a Internet.
Plataforma de visualización y control
Toda la información relativa al rendimiento energético monitorizada por f-LINK System será procesada e interpretada por una herramienta de explotación de datos y visualización denominada f-LINK Scada.
f-LINK Scada, es una aplicación accesible vía Web 2.0 para la explotación remota y en tiempo real de los datos. Entre sus funcionalidades destacan el análisis de los datos históricos, creación de informes, etc.
Esta interfaz Web aportará una riqueza gráfica e interactiva hasta ahora reservada únicamente a las aplicaciones de escritorio. Este entorno permitirá al usuario interactuar con el sistema de monitorización como si estuviera junto a él, acceder a la información recogida por el mismo y generar informes e históricos, evitando costosos desplazamientos a cada zona de farolas. Esta herramienta será extensible, permitiendo la definición de nuevos componentes gráficos a medida que se vayan ampliando los escenarios.
