OTDR Portátil

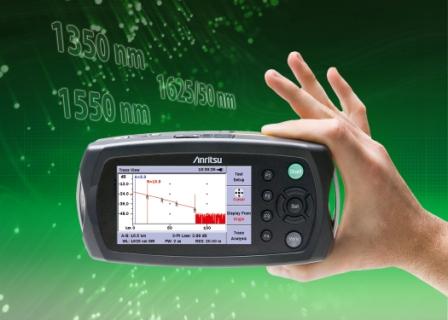

OTDR para FTTH MT9090
Características del producto
- > Altas prestaciones en formato portátil y menos de 700 gramos de peso
- > Modo AUTO que simplifica al máximo su funcionamiento. ¡No se requiren conocimientos técnicos!
- > Testeo completo de redes PON con splitters hasta 1 x 64
- > Rango dinámico de hasta 35dB
- > Resolución de 5cm y zona muerta inferior a 1m (cableado oficina)
- > Diseño robusto y duradero, incluso en condiciones de trabajo adversas
- > Pantalla a color de 4,3″ de 480×272 pixels
- > Hasta 8 horas de funcionamiento continuo
- > Diseño modular, con un bastidor al que pueden acoplarse diferentes módulos
- > Funciones opcionales: microscopio, Medidor de Potencia, Localizador de Fallos
Especificaciones técnicas
| Bastidor MT9090A | |
| Dimensiones y peso: | 190x96x48mm (incluyendo bastidor y módulo) |
| Menos de 700g (incluyendo bastidor, módulo y batería) | |
| Baterías | NiMH, NiMH (Tipo AA), Alcalinas secas (Tipo AA). 8 horas de funcionamiento y menos de 4 para recarga total |
| Alimentación | 9V (dc); de 90V a 264V ac a 50/60Hz |
| Pantalla | TFT-LCD de 4,3″ (480 x 272, transmisivo) |
| Interfaz | USB 1.1 |
| Módulos µOTDR MU909014A/A1/B/B1 y MU909015B/B1 | |
| Longitud de Onda | Versiones de doble λ para 1310/1550nm y de una λ para 1625nm y 1650nm. Consultar hoja de datos técnicos |
| Rango Dinámico | Variabe en función de los modelos y λ. Hasta 37 dB. Consultar hoja de datos técnicos |
| Tipo de Fibra | Monomodo de 10/125 μm (G.652) |
| Rango de distancias | 0.5, 1, 2.5, 5, 10, 25, 50, 75, 125, 250 km |
| Anchura de pulso | 5, 10, 20, 50, 100, 200, 500 ns; 1, 2, 5, 10, 20 μs |
| Zona muerta | Fresnel < 1m; Retrodispersión < 5m |
| Punto de muestreo | < 125.001 puntos (Grueso <6.251; Medio < 25.001; Fino < 125.001) |
| Resolución de Muestreo | 5cm mín |
| Linealidad | ± 0.05 dB/dB ó ±0.1dB, la que sea mayor |
| Precisión Medida Pérdidas de Inserción | ± 2dB |
| Precisión en medida de Distancia | ±1 m ±3 × distancia de medida × 10e-5 ± resolución de marcador (excluyendo la incertidumbre IOR) |
| Almacenamiento de Datos | Memoria interna: 20Mb (< 1.000 trazas); USB externo: < 1Gb(30.000 trazas) |
| Regulación IOR | De 1.3000 a 1.7000 (pasos de 0.0001) |
| Unidades | km, m, pie, milla, kpie |
| Modos de prueba | Totalmente automático, manual, tiempo real, Medidor de Potencia Optica, Localizador de Fallos (opcional), |
| Sonda de Inspección por Video (opcional) | |
| Analisis de eventos | Automático, mostrado en formato tabla o mediante umbrales paso/fallo definidos por el usuario |
| Modos de medida de Pérdidas | Pérdidas en 2 puntos, Pédidas por empalme, dB/km, ORL, evento |
| Formato de la traza OTDR | Telcordia universal. SOR, issue 2 (SR-4731) |
| Otras funciones | Fibra de lanzamiento integrada: 10m |
| Comprobación automática de la calidad de la conexión del OTDR al FUT | |
| Idiomas | Hasta 15 idiomas seleccionables por el usuario, incluyendo español, portugués e inglés |
