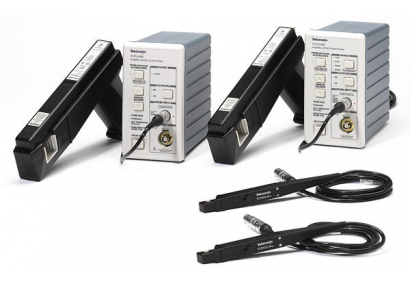

Sondas de Corriente

Características del producto

En los diseños electrónicos actuales, realizar medidas de amplitud de corriente precisas es crítico para conseguir le mejor eficiencia energética. Las sondas de corriente de Tektronix proporcionan una sensibilidad de medida de hasta 1mA. Estas sondas acopladas a los osciloscopios Tektronix permiten obtener las mejores prestaciones para la medida de bajas corriente y componentes de frecuencia.

Especificaciones técnicas

SONDAS DE CORRIENTE
Modelo Corriente Máxima Corriente Mínima Ancho de Banda Tiempo de Subida
A621 2000 A Peak 100 mA 5 Hz – 50 kHz –
A622 100 A Peak 50 mA DC – 100 kHz –
CT2 Peak: 36 A; Continuous: 2.5 A 1 mA 1.2 kHz – 200 MHz 500 ps
CT1 Peak: 12 A; Continuous: 450 mA 200 μA 25 kHz – 1 GHz 350 ps
CT6 Peak: 6 A; Continuous: 120 mA 200 μA 250 kHz – 2 GHz 200 ps
TCP305 High-current Sensitivity – DC: 50 A RMS: 35.4 A Peak: 50 A Low-current Sensitivity – DC: 25 A RMS: 17.7 A Peak: 50 A 5 mA DC – 50 MHz ≤ 7 ns
P6021 15 A Peak 1 mA 120 Hz – 60 MHz 5,8 ns
P6022 6 A Peak 1 mA 935 Hz – 120 MHz 2,9 ns
TCP312 High-current Sensitivity – DC: 30 A RMS: 21.2 A Peak: 50 A Low-current Sensitivity – DC: 5 A RMS: 3.5 A Peak: 50 A 1 mA DC – 100 MHz ≤ 3,5 ns
TCP202A 15 A DC + Peak AC, 50 A Peak Pulse 10 mA 50 MHz ≤ 7 ns
TCPA400 – – DC – 50 MHz
TCPA300 – – DC – 100 MHz
TCP2020 20 A RMS, 100 A Peak Pulse 10 mA 50 MHz ≤ 7 ns
TCP0020 20 A RMS, 100 A Peak Pulse 10 mA 50 MHz ≤ 7 ns
TCP303 High-current Sensitivity – DC: 150 A RMS: 150 A Peak: 500 A Low-current Sensitivity – DC: 25 A RMS: 17.7 A Peak: 500 A 5 mA DC – 15 MHz ≤ 23 ns
TCP0030 RMS: 30 A Peak: 50 A 1 mA DC – ≥120 MHz ≤ 2,92 ns
TCP404XL High-current Sensitivity – DC: 500 A RMS: 500 A Peak: 750 A 1A DC – 2 MHz ≤ 175 ns
TCP0150 RMS: 150 A Peak: 500 A 5 mA DC – ≥20 MHz ≤ 17,5 ns
