Sondas Diferenciales
Sondas Diferenciales
Características del producto

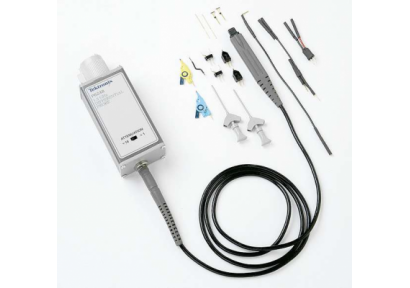

Las señales diferenciales utilizadas en los estándares serie de alta velocidad requieren una caracterización muy exacta. El ancho de banda y la alta fidelidad de las sondas diferenciales Tektronix le aseguran la detección de todos los detalles posibles. La arquitectura de adquisición de medidas TriMode™ agiliza el proceso permitiendo realizar diveross tipos de medida con un sólo punto de conexión en el DUT.
Especificaciones técnicas
SONDAS DIFERENCIALES | ||||
Modelo | Atenuación | Ancho de Banda | Impedancia de Entrada | Tensión Máxima |
P5200A | 50X / 500X | 50 MHz | Differential: 10 MΩ, 2 pF; Ground: 5 MΩ, 4 pF | 1000 V CAT II |
P5202A | 20X / 200X | 100 MHz | Differential: 5 MΩ, 2 pF; Ground: 2.5 MΩ, 4 pF | 450 V CAT I, 300 V CAT II |
P5205A | 50X / 500X | 100 MHz | Differential: 10 MΩ, 2 pF; Ground: 5 MΩ, 4 pF | 1000 V CAT II |
TMDP0200 | 25X / 250X | 200 MHz | Probe Tip: 5 MΩ, <2 pF | 550 V CAT I, 300 V CAT III |
THDP0200 | 50X / 500X | 200 MHz | Probe Tip: 10 MΩ, <2 pF | 1000 V CAT II, 600 V CAT III |
ADA400A | – | ≥1 MHz | 1 MΩ | – |
P5210A | 100X / 1000X | 50 MHz | Differential: 40 MΩ, 2.5 pF; Ground: 20 MΩ, 5 pF | 2300 V CAT I, 1000 V CAT III |
THDP0100 | 100X / 1000X | 100 MHz | Probe Tip: 40 MΩ, <2.5 pF | 2300 V CAT I, 1000 V CAT III |
TDP0500 | 5X / 50X | 500 MHz | 1 MΩ / <1 pF | ±100 V (DC + pk AC) |
P6246 | 1X, 10X | 400 MHz | 200 kΩ / <1 pF | ±25 V (DC + pk AC) |
TDP1000 | 5X / 50X | 1 GHz | 1 MΩ / <1 pF | ±100 V (DC + pk AC) |
P6247 | 1X, 10X | 1.0 GHz | 200 kΩ / <1 pF | ±25 V (DC + pk AC) |
P6251 | 5X / 50X | 1 GHz | 1 MΩ / <1 pF | ±100 V (DC + pk AC) |
TDP1500 | 1X / 10X | ≥1.5 GHz | 200 kΩ / ≤1 pF | ±25 V (DC + pk AC) |
P6248 | 1X, 10X | 1.5 GHz | 200 kΩ / <1 pF | ±25 V (DC + pk AC) |
TDP3500 | 5X | ≥3.5 GHz | 100 kΩ / ≤0.3 pF | ±15 V (DC + pk AC) |
P6330 | 5X | 3.5 GHz | 100 kΩ | ±25 V (DC + pk AC) |
P7330 | 5X | 3.5 GHz | 100 kΩ | ±25 V (DC + pk AC) |
P7504 | 5X / 12.5X | >4 GHz | 100 kΩ | ±15 V (DC + pk AC) |
P7340A | 5X / 25X | >4 GHz | 100 kΩ | ±15 V (DC + pk AC) |
P7506 | 5X / 12.5X | >6 GHz | 100 kΩ | ±15 V (DC + pk AC) |
P7360A | 5X / 25X | >6 GHz | 100 kΩ | ±15 V (DC + pk AC) |
P7508 | 5X / 12.5X | >8 GHz | 100 kΩ | ±15 V (DC + pk AC) |
P7380SMA | 2.5X / 12.5X | >8 GHz | 100 Ω | ±5 V (DC + pk AC) |
P7380A | 5X / 25X | >8 GHz | 100 kΩ | ±15 V (DC + pk AC) |
P7313SMA | 2.5X / 12.5X | >13.0 GHz | 100 Ω | ±5 V (DC + pk AC) |
P7513A | 5X / 12.5X | >13 GHz | 100 kΩ | ±15 V (DC + pk AC) |
P7313 | 5X / 25X | >12.5 GHz | 100 kΩ | ±15 V (DC + pk AC) |
P7516 | 5X / 12.5X | >16 GHz | 100 kΩ | ±15 V (DC + pk AC) |
P7520A | 5X / 12.5X | >20 GHz | 100 kΩ | ±15 V (DC + pk AC) |
P7350 | 6.25X | 5.0 GHz | 100 kΩ | ±25 V (DC + pk AC) |
